面包袋用自动贴封条机
采用全新设计全自动在线安装面包袋锁紧贴片，双出双放的设计结构，实现每分钟70袋的生产速度。
品类：700，800
产品特点
流水线特点：设备配套使用实现面包包装工厂全智能生产流水线，面包锁紧贴条全自动粘贴设备，达到每分钟70袋，双出双袋设计结构。
配套智能控制系统，成品率达97%，非常人性化简洁的设计理论，属于我公司专利产品。

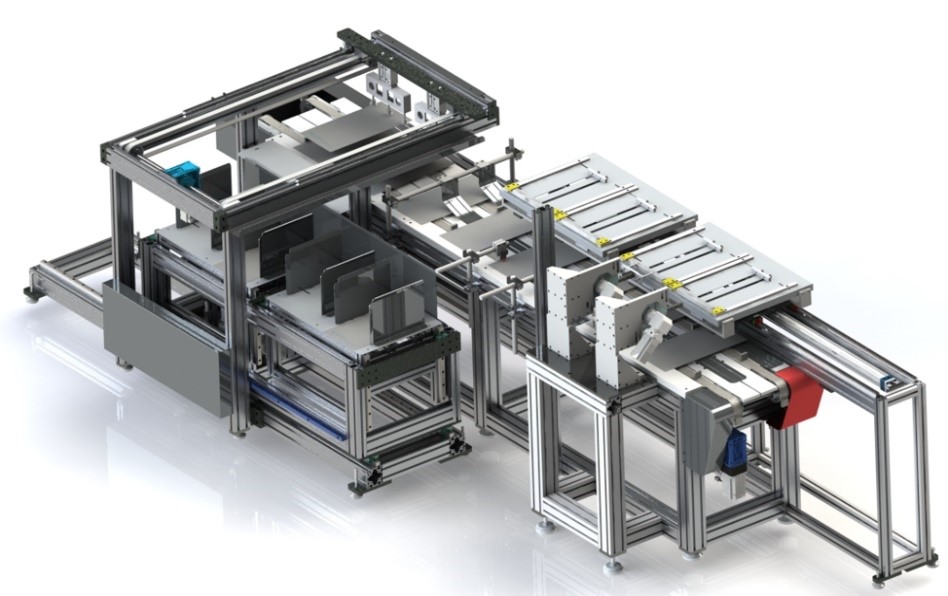

产品图片
产品包装范围

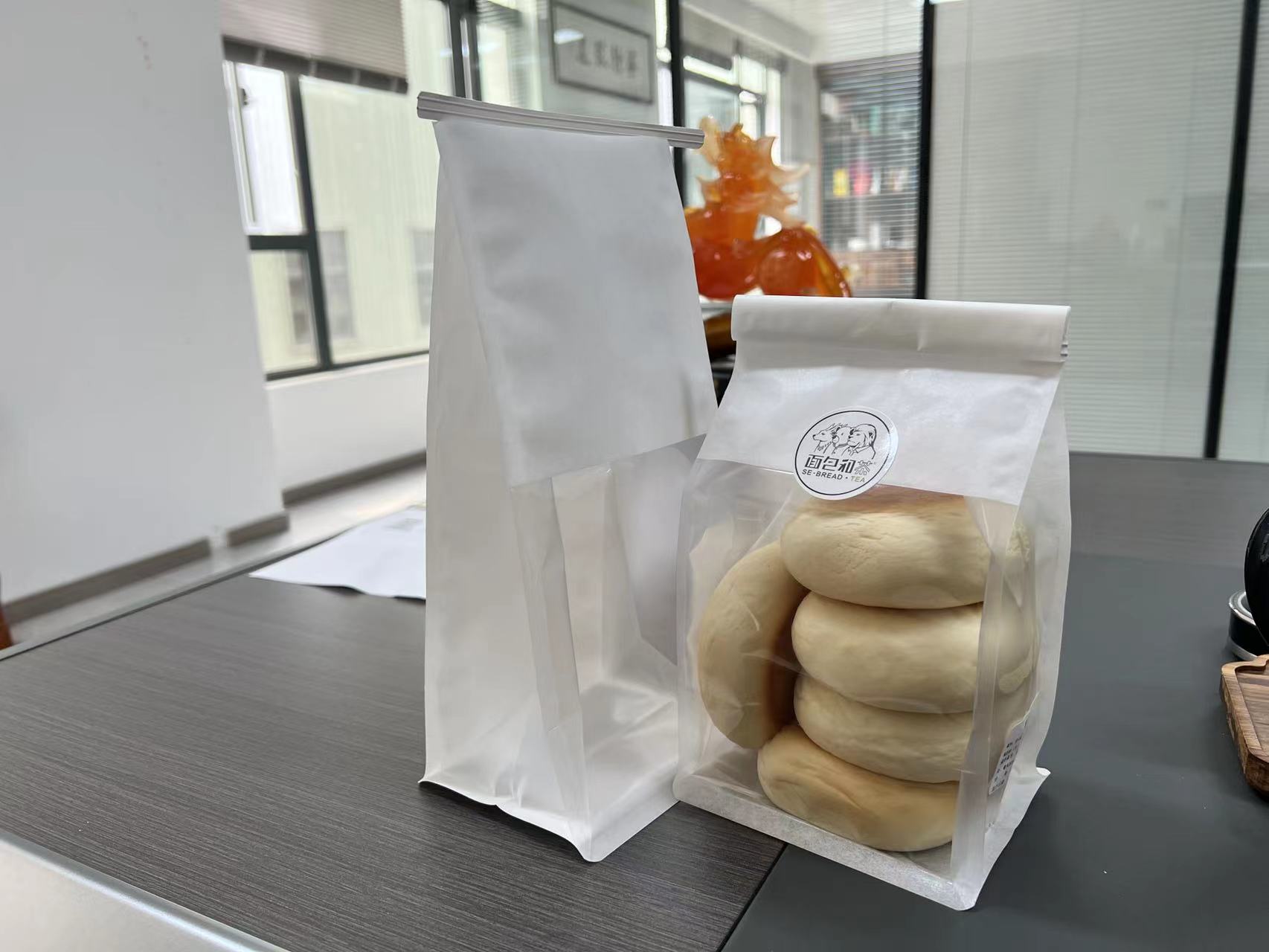

样袋
机器配置：
1、设备占地面积：4000mmX1600mm
2、总机功率：8KW
3、供电电压：三相380V
4、耗气量：100L/min（60pcs/min）
5、供气气压：0.4-0.7 Mpa
6、喷胶容量：10Kg，双胶管，工作温度：max:200摄氏度
7、单机连续工作效率：70袋/分
8、人工补料间隔：3-5min（双送）或10min(单送)
9、本设备适用纸袋产品：
宽度：130mm-220mm
长度：150mm-390mm
设备详细配置参数Details ：
|
序号 |
名称 |
型号 |
参数 |
数量 |
备注 |
|
1 |
移栽伺服电机 |
0.75kw |
1 |
平台平移，输送带驱动 |
|
|
2 |
升降伺服电机 |
1kw |
1 |
平台升降 |
|
|
3 |
丝杠升降台 |
2000N, |
1 |
平台升降 |
|
|
4 |
中空涡轮蜗杆减速机 |
WES25-50-5 |
50机座速比5 |
2 |
平台平移，输送带驱动 |
|
5 |
取料伺服电机 |
0.4kw |
3 |
纸袋取料，封条取料 |
|
|
6 |
PPU夹爪 |
带直角减速机 |
90度翻转直进 |
2 |
封条取料 |
|
7 |
真空取料系统 |
直径30&15 |
10 |
纸袋取料、封条取料 |
|
|
8 |
真空系统 |
30L/min |
1 |
真空取料系统，带反向吹气 |
|
|
9 |
线性导轨 |
EG20EG25 |
20套 |
设备导向 |
|
|
10 |
传动系统 |
100H150H |
4套 |
输送带 |
|
|
11 |
铝型材框架 |
404040808080 |
3套 |
||
|
12 |
拖链附件 |
3570 |
1套 |
||
|
13 |
喷胶系统 |
CGM-PT |
10Kg胶桶带两组PUR胶头 |
1套 |
|
|
14 |
接近开关 |
E2E_X3D1_M1 |
国优 |
2件 |
平台升降 |
|
15 |
光电感应开关 |
E3Z_L61 |
国优 |
8件 |
物料感应 |
|
16 |
凹槽型光电 |
EE_SX672_WR |
国优 |
6件 |
平台移栽 |
|
17 |
气动执行件 |
SC40TCL20RMT16 |
亚德客 |
全套 |
取料移栽、取料升降、平台平移 |
|
18 |
气动系统 |
亚德客 |
全套 |
带数值输出压力表，电磁阀，气源处理元器件、气路辅件，气控箱等 |
|
|
19 |
机械加工件 |
本公司 |
全套 |
||
|
20 |
机械标准件 |
GB |
全套 |
包括紧固件，联轴器，轴承等 |
|
|
21 |
电气系统 |
本公司 |
包括PLC，继电器，电控柜等 |
